陶瓷油漆與 MTMS 混合用硅油推薦方案

核心推薦：首選反應(yīng)型羥基改性硅油（端羥基聚二甲基硅氧烷），次選甲基含氫硅油；主流粘度推薦 350~1000 cSt，特殊場景可調(diào)整為 100~350 cSt 或 1000~5000 cSt

一、推薦硅油類型詳解

1. 反應(yīng)型羥基改性硅油（最佳選擇）

• 核心優(yōu)勢：含活性羥基 (-OH)，可與 MTMS（甲基三甲氧基硅烷）的甲氧基 (-OCH?) 發(fā)生交聯(lián)反應(yīng)，形成穩(wěn)定共價鍵網(wǎng)絡(luò)，避免涂層長期使用后硅油遷移、析出和耐水煮失效
• 適用場景：高溫陶瓷漆（280~450℃烘烤）、不粘陶瓷涂料、需要長期耐候和耐化學(xué)性的陶瓷涂層
• 關(guān)鍵特性：耐溫 350~400℃，不黃變、不降解，提升涂層流平性、爽滑性和抗刮性

2. 甲基含氫硅油（備選方案）

• 核心優(yōu)勢：含活潑 Si-H 鍵，在催化劑作用下可與 MTMS 及其他組分反應(yīng)，提升涂層交聯(lián)密度和耐高溫性能
• 適用場景：陶瓷防污劑、疏水性陶瓷涂層、需要增強附著力的陶瓷底漆
• 注意事項：需控制含氫量，避免與某些有機組分發(fā)生不良反應(yīng)

3. 不推薦普通二甲基硅油（除非特殊需求）

• 缺點：無活性官能團，無法與 MTMS 有效交聯(lián)，高溫下易遷移、浮油，導(dǎo)致涂層不粘性不持久、耐水煮性能差
• 僅適用：臨時表面處理、低要求的非高溫陶瓷涂料

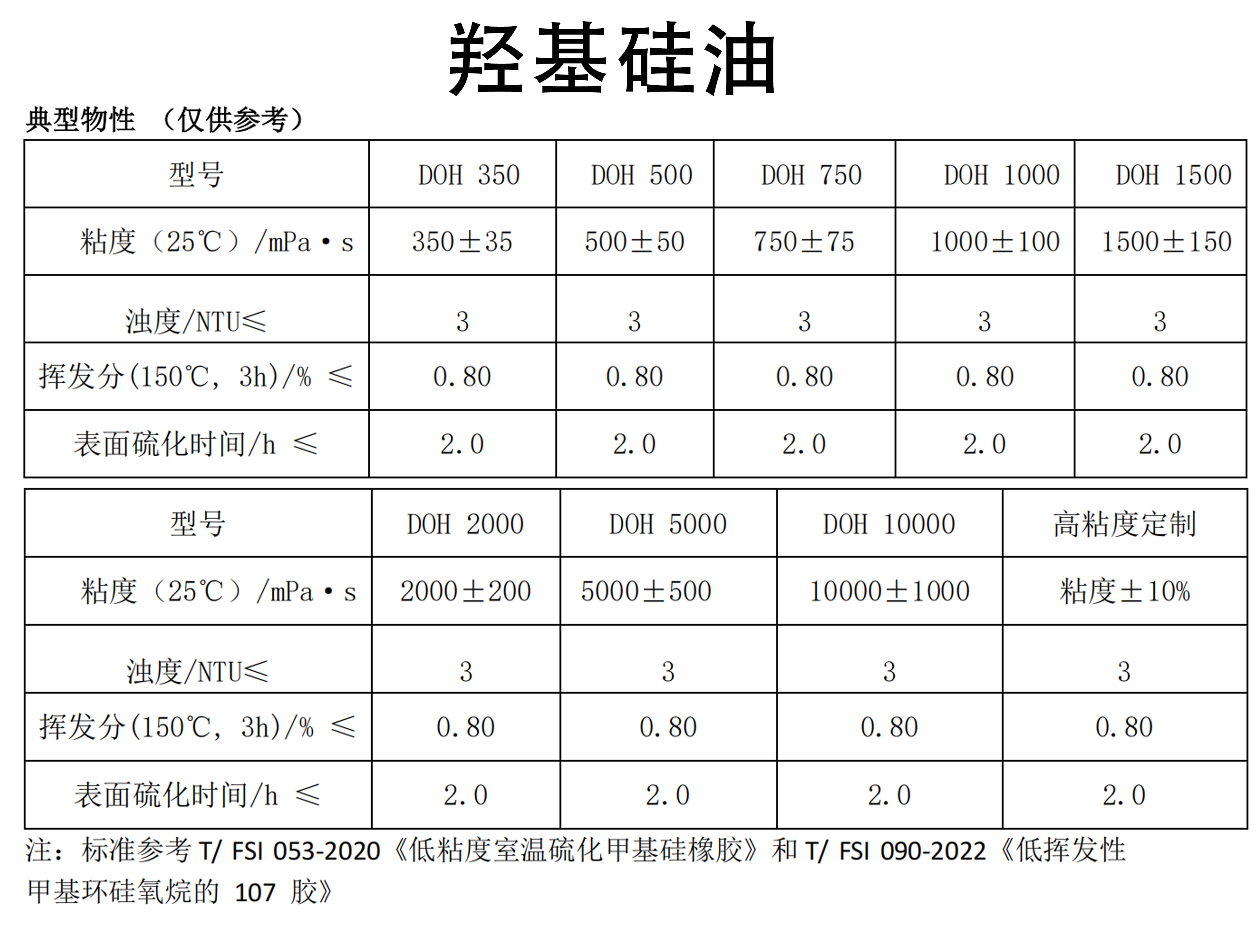

二、粘度選擇指南（25℃，單位：cSt）

推薦理由：

1. 350~1000 cSt是陶瓷涂料中最常用的粘度范圍，能兼顧施工性和最終性能
2. 低粘度（<350 cSt）適合需要快速流平的場景，但可能影響涂層厚度和耐久性
3. 高粘度（>1000 cSt）適合需要增強涂層強度的場景，但需注意與 MTMS 的混合均勻性

三、使用建議與注意事項

1. 混合比例：硅油添加量通常為 MTMS 質(zhì)量的 1%~5%，具體根據(jù)涂層性能要求調(diào)整
2. 反應(yīng)條件：羥基硅油與 MTMS 混合時，建議添加少量催化劑（如有機錫化合物）加速交聯(lián)反應(yīng)
3. 施工工藝：混合后應(yīng)充分?jǐn)嚢杈鶆?，可通過噴涂、刷涂或浸涂方式施工，施工后需按陶瓷涂料要求進行烘烤固化
4. 性能優(yōu)化：
   • 如需提高耐高溫性，可復(fù)配少量苯基改性硅油（耐溫可達 400℃+）
   • 如需改善附著力，可添加 0.5%~1.0% 的氨基改性硅油
   • 水性陶瓷漆中建議選擇羥基改性硅油，避免使用普通二甲基硅油

四、總結(jié)與采購建議

最終推薦：選擇羥基封端聚二甲基硅氧烷（羥基硅油），粘度優(yōu)先考慮500 cSt（通用型）或1000 cSt（增強型），與 MTMS 混合使用時添加量控制在1.5%~3.0%，并配合適當(dāng)催化劑和烘烤工藝，可獲得最佳的涂層性能和耐久性。

▲免責(zé)聲明：以上所載文字、圖片、價格數(shù)據(jù)來源于AI，互聯(lián)網(wǎng)，微信公眾號、相關(guān)企業(yè)等公開公告渠道，我們對文中觀點持中立態(tài)度，本文僅供行業(yè)內(nèi)學(xué)習(xí)，參考、交流。轉(zhuǎn)載的稿件版權(quán)歸原作者、機構(gòu)和公司所有。
